MANUAL DEL ENSAMBLE DE COMPONENTES INTERNOS DEL COMPUTADOR
Elementos del ensamble de un computador:
A) Fuente de Poder o Gabinete: Incluyendo cables de conexión principal y dispositivos de memoria auxiliar.
B) Tarjeta Madre (tarjeta Principal).
C) Procesador.
D) Tarjeta RAM o DIMM´s.
E) Tarjeta de Vídeo.
F) Tarjeta de Audio.
G) Tarjeta de Fax-Modem (Moduladora/Desmoduladora).
H) Unidad de Lectura y Escritura de Discos Flexibles.
I) Unidad de Disco Duro.
J) Unidad Lectora de Disco Compacto.
K) Cables de Comunicación (Para el Disco Duro, El Disco Flexible y El CD).
L) Teclado.
M) Mouse o Dispositivo Apuntador.
N) Monitor SVGA.
O) Bocinas o Cornetas.
Pasos para ensamblar el computador:
1. El área de trabajó y Herramientas: Puede ser una mesa amplia de madera o plástico, no metálica para evitar descargas eléctricas dirigida a los delicados componentes y circuito limpio y con una muy buena Iluminación para un mejor trabajo. Las herramientas Utilizadas son Destornilladores y pinzas.

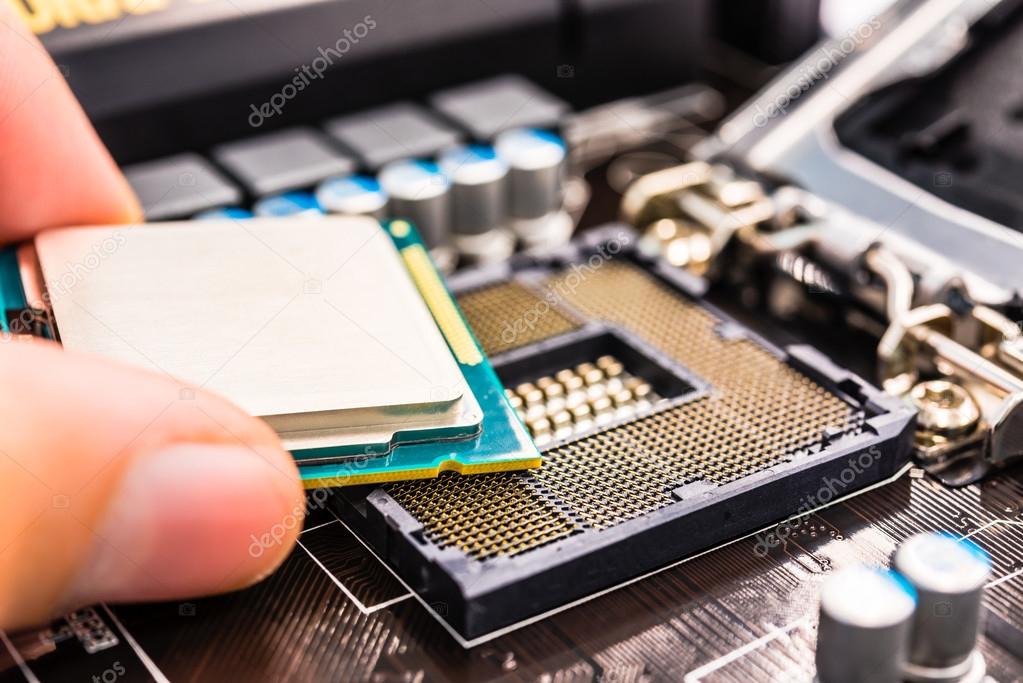

2. Instalación del procesador: Se toma la tarjeta madre y se prepara para integrar los componentes que van
directamente en ella. Los soporte laterales se fijaran a la basé de tarjeta principal,colocando broche en su función.
3. Instalación de la memoria RAM: La tablilla de DIMM se posicionan en los bancos de la memoria RAM y se pisan con seguros laterales. Según el fabricante y el modelo de la placa principal se determinarán los números de ranuras.
4. Fijar la tarjeta madre al gabinete: La placa madre tienen unas perforaciones para sujetarse al gabinete con unos tornillos.
5. Instalación de tarjeta de vídeo: Se realiza siempre a la ranura de expansión y de la misma manera:
1ero se inserta para buscar la posición correcta y luego se pulsa sobre ella fuertemente. Pueden ser PCI,AGP o ISA.
6. Instalación de tarjeta de audio: La tarjeta pueden ser de tipo ISA o PCI, luego de identificar el tipo que es, se localiza la ranura en la tarjeta principal y se realiza el mismo procedimiento de la tarjeta anterior.
7. Instalación de la tarjeta MÓDEM: Esta tarjeta también puede ser PCI o ISA, para integrarla se realizará el mismo procedimiento de las tarjetas anteriores.
8. Colocación de la unidad de disco o disquete: Dispositivo conocido como drive o unidad de disco flexibles, para su instalación se retira la tapa localizada generalmente al frente, en la parte media del gabinete. Se introduce la unidad por el conducto rectangular hasta que coincidan los tornillos del drive con los orificios del chasis, para fijarlo mediante el tornillo.
9. Colocación del disco duró: Dispositivo de almacenamiento de datos que se coloca en la parte interna del CPU, dentro del sitió correspondiente. Se hace coincidir los agujero y se fija con los tornillos correspondiente.
10. Conexión de los cables de corriente: Estando todos los componentes anteriormente mencionado fijos al gabinete, se proceden al conectar los cables de alimentación de corriente eléctrica con el fin que se pueda operar. De la fuente de alimentación sale un grupo de cables con una terminal de 20 hilos que se pueda acoplarse al soquet localizado en la tarjeta madre.
11. Conexión de cables de datos: Los dispositivos de almacenamiento de información del disquete tienes dos tipos de cables; el de la corriente eléctrica y el cable de dato son planos generalmente de 24 hilos, de color gris, con el hilo marcado con un color rojo. Un extremo se conectan al controlador localizado en la tarjeta madre, haciendo coincidir que el hilo rojo con el pin 1 señalado en la placa base.
12. Conexión de las luces piloto (leds): Al frente del CPU se encuentra dos señales luminosa llamada leds, que indica cuando la PC está encendida y el disco duro esta en uso. Éstas señales se conectan a unos pin ubicado en la tarjeta madre, mediante cable de dos hilos que tienen un conector de puente.
13. Conexión del interruptor de corriente y el botón de reinició: Para terminar con las conexiones, se conectan los cables hacia los botones de interrupción y reinició. El primero permite encender y apagar la PC y el segundo reinicia el sistema cuando este se queda "congelado",a causa de un error de aplicaciones. Es equivalente pulsar juntas las teclas [CTRL+ALT+SUPR].
14. Cerrado del gabinete: Una vez que todos los componentes internos de la PC esten la posición correcta y bien conectado, se realiza una ultima inspección y se acomoda todos los cables para evitar choque con el ventilador o quede presionado con la tapa del gabinete.
15. Conexión del monitor: Se conectan al sistema mediante dos cables: el de la corriente eléctrica que va conectado en el regulador y el de comunicaciones que posee una terminal de 15 pines para conectarse al puerto de vídeo.
16. Conexión del teclado: Tiene un cable de comunicaciones con un conector redondo de 6 pines llamado minidin, con un pequeño borde que indica la posición en la cual deba entrar el puerto correspondiente.
17. Conexión del ratón o mouse: También utiliza un cable de comunicaciones con un conector minidin; su conexión es parecida al del teclado.
18. Conexión de cornetas: Las bocinas cuentan con un conector machi de 3.5 mms , estéreo, que se acopla al conector de salida a la tarjeta de audio en la parte posterior del gabinete.
19. Conexión de micrófono: Se conectan a la PC por un conector macho 3.5 mms. Se introduce a la tarjeta de audio de entrada correspondiente que viene señalada en la parte posterior de la tarjeta.
El Equipo Prende Luego de Haberlo Ensamblado:
El problema que corregiremos es si la Computadora no Reacciona luego de Haberse ensamblado, es decir no enciende, no aparece ninguna letra en la pantalla o mensaje en el monitor, supongamos que tienes el equipo ensamblado y al encenderlo no funciona.
Realizaremos un Revisión del equipo, de lo mas sencillo a lo mas complejo:
1) Revisamos que los cable de voltaje estén colocados de forma correcta en el Toma Corriente y a La fuente de Poder.
2) Vea si el interruptor de la fuente esta encendido.
3) Revise si el Interruptor de 110V/220V esta en la forma correcta.
4) Revise si el Monitor esta conectado a la tarjeta madre correctamente.
5) Si las Luces del Equipo encienden puede ser que el monitor no este funcionando correctamente o el control de brillo y contraste no estén bien ajustados.
Busque el manual para ver si la Tarjeta Madre soporta la velocidad del procesador que Instalo.
6) Si tiene destapado el sistema revise que la Tarjeta Principal no toque el chasis de metal o otra pieza Metálica para no ocasionar cortos circuitos y que la pc no prenda.
7) Si las Luces del Gabinete no encienden Revíselas.
8) Revise el Ventilador del Procesador que no hallan objetos obstaculizando su giro y que este bien instalado.
9) Revise lo cables provenientes del interruptor de Encendido estén conectados correctamente comparándolo con el manual.
10) Inserte con firmeza la Tarjeta de vídeo y asegúrese que esta bien Asegurada.
11) Revise la Memoria.
12) Reinserte los DIMM, SIMM o RIMM de la memoria, si algunos de ellos no están conectados correctamente el equipo no encenderá.
El Equipo Prende Luego de Haberlo Ensamblado:
El problema que corregiremos es si la Computadora no Reacciona luego de Haberse ensamblado, es decir no enciende, no aparece ninguna letra en la pantalla o mensaje en el monitor, supongamos que tienes el equipo ensamblado y al encenderlo no funciona.
Realizaremos un Revisión del equipo, de lo mas sencillo a lo mas complejo:
1) Revisamos que los cable de voltaje estén colocados de forma correcta en el Toma Corriente y a La fuente de Poder.
2) Vea si el interruptor de la fuente esta encendido.
3) Revise si el Interruptor de 110V/220V esta en la forma correcta.
4) Revise si el Monitor esta conectado a la tarjeta madre correctamente.
5) Si las Luces del Equipo encienden puede ser que el monitor no este funcionando correctamente o el control de brillo y contraste no estén bien ajustados.
Busque el manual para ver si la Tarjeta Madre soporta la velocidad del procesador que Instalo.
6) Si tiene destapado el sistema revise que la Tarjeta Principal no toque el chasis de metal o otra pieza Metálica para no ocasionar cortos circuitos y que la pc no prenda.
7) Si las Luces del Gabinete no encienden Revíselas.
8) Revise el Ventilador del Procesador que no hallan objetos obstaculizando su giro y que este bien instalado.
9) Revise lo cables provenientes del interruptor de Encendido estén conectados correctamente comparándolo con el manual.
10) Inserte con firmeza la Tarjeta de vídeo y asegúrese que esta bien Asegurada.
11) Revise la Memoria.
12) Reinserte los DIMM, SIMM o RIMM de la memoria, si algunos de ellos no están conectados correctamente el equipo no encenderá.
13) Revise la configuración de memoria, por ejemplo si esta instalado un sistema RDAM se debe instalar en pares y los RIMMs deben ser de la misma velocidad y capacidad.
14) Si esta instalado un sistema SDRAM debe colocarlo en el primer socket.
15) Cambie la memoria por otra que sepa que funcione correctamente.
16) Revise el Disco Duro y/o CD-ROM.
17) Revise que los cables del Disco Duro estén bien conectados.
18) Revise que los cables de Disco Duro y CD-ROM están conectados de forma correcta, es decir la linea roja del cable debe quedar junto al conector de voltaje.
19) Revise el manual de la Tarjeta principal y Compruebe que los Jumpers están en la posición normal ya que en algunas tarjetas están en otra posición para que la batería no se descargue.
20) Revise las conexiones de la fuente.
21) Si esta ensamblado al sistema con procesado Ínter Pentium 4 revise que el cable de voltaje ATX 2x2 esta conectado.
22) Revise el manual de la tarjeta principal que le indica la potencia de la fuente de alimentación , Cambie la tarjeta de Vídeo por otra que esta seguro que funcione a la perfección.
23) Si persiste el Problema cambie la Tarjeta Principal por otra que funcione correctamente.
